کمپرسور روتاری چیست؟
کمپرسور روتاری نوعی کمپرسور با مکانیزم چرخشی است که برای فشرده‌سازی مبرد در سیستم های تبرید و تهویه مطبوع استفاده می‌شود. برخلاف کمپرسورهای پیستونی که تراکم گاز با حرکت رفت و برگشتی پیستون انجام می‌شود، در کمپرسور روتاری فرآیند تراکم با حرکت دورانی اجزای داخلی و کاهش حجم فضای حاوی مبرد صورت می‌گیرد. مبرد کم فشار وارد کمپرسور می‌شود، در محفظه داخلی تحت فرآیند تراکم قرار می‌گیرد و سپس به صورت گاز پرفشار و داغ تر از کمپرسور خارج می‌شود تا ادامه سیکل تبرید را طی کند.
نکته مهم این است که روتاری بودن کمپرسور کولر گازی به تنهایی نشان دهنده بهتر یا بدتر بودن آن نیست. عملکرد واقعی دستگاه به مشخصات کمپرسور، طراحی کل سیستم، ظرفیت، شرایط محیطی و نحوه نصب و سرویس آن بستگی دارد.

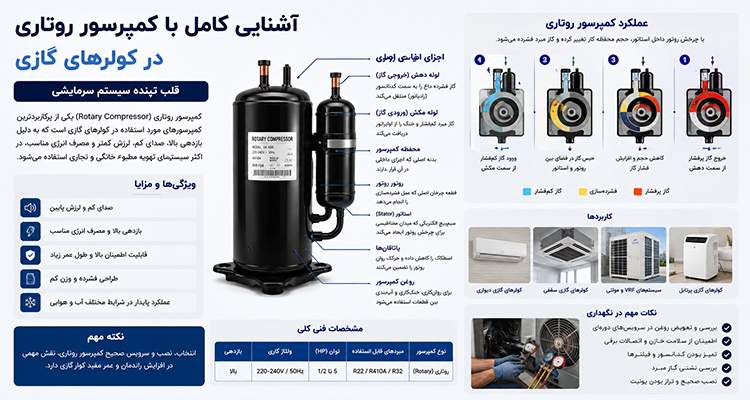

کمپرسور روتاری چگونه کار می‌کند؟
برای درک عملکرد کمپرسور روتاری، کافی است مسیر مبرد را مرحله به مرحله دنبال کنیم:
1. ورود مبرد کم فشار
پس از عبور مبرد از اواپراتور، گاز مبرد با فشار پایین تر به سمت کمپرسور برمی‌گردد. کمپرسور این گاز را از طریق مسیر مکش دریافت می‌کند.
2. چرخش مجموعه داخلی
موتور الکتریکی کمپرسور، شفت و مجموعه دوار را به حرکت درمی‌آورد. حرکت چرخشی باعث می‌شود فضای داخلی محفظه برای عبور و تراکم مبرد تغییر کند.
3. فشرده شدن مبرد
با تغییر حجم فضای کاری، گاز مبرد فشرده شده و فشار آن افزایش پیدا می‌کند. در نتیجه، دمای مبرد نیز افزایش می‌یابد.
4. خروج مبرد از کمپرسور
پس از انجام فرآیند تراکم، مبرد با فشار و دمای بالاتر از مسیر دهش خارج شده و به سمت کندانسور حرکت می‌کند. بنابراین کمپرسور را می توان قلب مکانیکی سیکل تبرید دانست؛ اما عملکرد درست آن وابسته به سلامت سایر اجزای سیستم نیز هست.

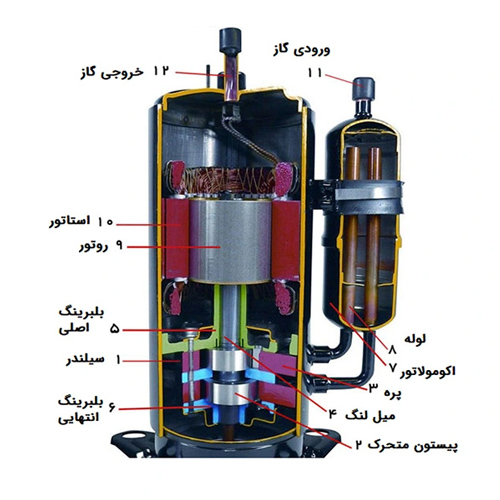

اجزای اصلی کمپرسور روتاری
ساختار دقیق کمپرسور بسته به مدل و سازنده متفاوت است، اما اجزای اصلی آن معمولا شامل موارد زیر می شود:
| قطعه | وظیفه |
| موتور الکتریکی | تأمین نیروی لازم برای حرکت مجموعه داخلی |
| شفت | انتقال حرکت موتور به بخش دوار |
| روتور | ایجاد حرکت چرخشی و کمک به فرآیند تراکم |
| سیلندر | ایجاد فضای کاری برای فشرده‌سازی مبرد |
| تیغه یا وین | جداسازی بخش مکش و تراکم در ساختارهای مربوطه |
| پوسته کمپرسور | محافظت از اجزای داخلی |
| مسیر مکش | ورود مبرد کم‌فشار |
| مسیر دهش | خروج مبرد پرفشار |
این اجزا باید در کنار یکدیگر و تحت شرایط مشخصی کار کنند. به همین دلیل، ایراد در بخش های برقی، مکانیکی یا حتی شرایط نامناسب سیکل تبرید می‌تواند عملکرد کمپرسور را تحت تاثیر قرار دهد.

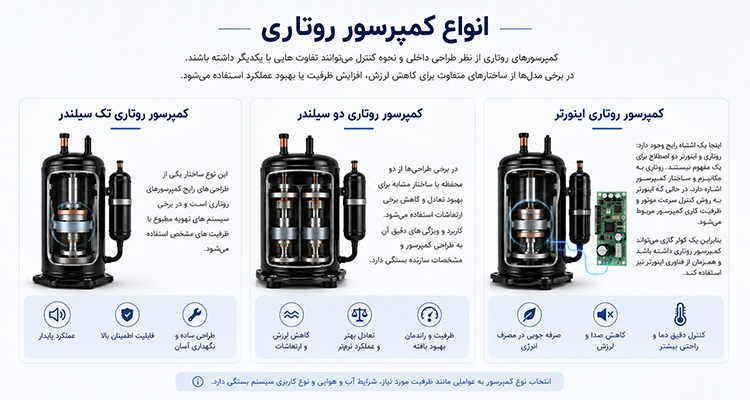

انواع کمپرسور روتاری
کمپرسورهای روتاری از نظر طراحی داخلی و نحوه کنترل می‌توانند تفاوت هایی با یکدیگر داشته باشند. در برخی مدل ها از ساختارهای متفاوت برای کاهش لرزش، افزایش ظرفیت یا بهبود عملکرد استفاده می‌شود.
کمپرسور روتاری تک سیلندر
این نوع ساختار یکی از طراحی های رایج کمپرسورهای روتاری است و در برخی سیستم های تهویه مطبوع با ظرفیت های مشخص استفاده می‌شود.
کمپرسور روتاری دو سیلندر
در برخی طراحی ها از دو محفظه یا ساختار مشابه برای بهبود تعادل و کاهش برخی ارتعاشات استفاده می شود. کاربرد و ویژگی های دقیق آن به طراحی کمپرسور و مشخصات سازنده بستگی دارد.
کمپرسور روتاری اینورتر
اینجا یک اشتباه رایج وجود دارد: روتاری و اینورتر دو اصطلاح برای یک مفهوم نیستند. روتاری به مکانیزم و ساختار کمپرسور اشاره دارد، در حالی که اینورتر به روش کنترل سرعت موتور و ظرفیت کاری کمپرسور مربوط می‌شود. بنابراین یک کولر گازی می‌تواند کمپرسور روتاری داشته باشد و همزمان از فناوری اینورتر نیز استفاده کند.
کمپرسور روتاری در چه کولرهای گازی استفاده می شود؟
کمپرسورهای روتاری در بسیاری از سیستم های تهویه مطبوع و کولرهای گازی، به ویژه دستگاه هایی که در ظرفیت های پایین و متوسط طراحی شده‌اند، کاربرد دارند. البته نمی‌توان فقط با نگاه کردن به ظاهر کولر گازی نوع کمپرسور را مشخص کرد. برای تشخیص دقیق باید مدل دستگاه، پلاک مشخصات فنی یا اطلاعات کمپرسور بررسی شود. برای مثال ممکن است دو کولر گازی با ظرفیت مشابه از کمپرسورهای متفاوتی استفاده کنند و حتی کمپرسورهای روتاری دو مدل مختلف نیز از نظر مشخصات فنی یکسان نباشند.
مزایای کمپرسور روتاری چیست؟
استفاده گسترده از کمپرسورهای روتاری در سیستم های تهویه مطبوع به ویژگی های ساختاری و عملکردی آنها مربوط است.
ابعاد جمع و جور
یکی از ویژگی های قابل توجه کمپرسورهای روتاری، طراحی نسبتا فشرده آنهاست. این ویژگی می‌تواند در طراحی کولرهای گازی و تجهیزات تهویه مطبوع با فضای محدود مفید باشد.
عملکرد مناسب در کاربردهای متناسب
کمپرسور روتاری در شرایطی که ظرفیت و طراحی آن با نیاز سیستم هماهنگ باشد، می‌تواند عملکرد مناسبی در فرآیند فشرده‌سازی مبرد داشته باشد.
ساختار چرخشی
در این کمپرسورها فرآیند تراکم با حرکت چرخشی انجام می‌شود و مانند کمپرسورهای پیستونی، مکانیزم اصلی تراکم بر پایه حرکت رفت و برگشتی پیستون نیست.
امکان استفاده در سیستم های کم حجم تر
ابعاد و ساختار این کمپرسورها باعث شده در بسیاری از دستگاه های تهویه مطبوع، به خصوص سیستم های با ظرفیت مشخص، مورد استفاده قرار بگیرند.
عملکرد صوتی مناسب در طراحی های صحیح
میزان صدای یک کولر گازی فقط به نوع کمپرسور بستگی ندارد و طراحی دستگاه، فن ها، لرزش بدنه، نصب و وضعیت قطعات نیز روی صدا تاثیر می‌گذارند. با این حال، ساختار چرخشی کمپرسور روتاری می‌تواند در طراحی مناسب به عملکرد نسبتا آرام سیستم کمک کند.
معایب و محدودیت های کمپرسور روتاری
هر نوع کمپرسور محدوده کاربرد مشخصی دارد و روتاری نیز از این قاعده مستثنی نیست. از جمله مواردی که باید در مورد آن در نظر گرفت می‌توان به موارد زیر اشاره کرد:
- عملکرد آن به ظرفیت و شرایط طراحی سیستم وابسته است.
- مشکلات مربوط به مبرد می‌توانند روی عملکرد و دمای کاری کمپرسور اثر بگذارند.
- مشکلات برق، خازن یا مدار راه‌اندازی ممکن است باعث وارد شدن فشار غیرعادی به کمپرسور شوند.
- ورود مایع مبرد به کمپرسور می‌تواند آسیب جدی ایجاد کند.
- در صورت آسیب داخلی جدی، هزینه تعویض کمپرسور ممکن است قابل توجه باشد.
بنابراین بهتر است به جای اینکه کمپرسور روتاری را به طور کلی بد یا عالی بدانیم، تناسب آن با نوع دستگاه و شرایط استفاده را بررسی کنیم.
علائم خرابی کمپرسور روتاری کولر گازی چیست؟
یکی از مهمترین نکات در عیب‌یابی کولر گازی این است که هر علامت غیرعادی را مستقیما به خرابی کمپرسور نسبت ندهیم. برای مثال کاهش سرمایش می‌تواند به دلیل کثیفی فیلتر، گرفتگی، کاهش جریان هوا، کمبود مبرد یا مشکلات مختلف دیگر باشد و لزوما به معنی خرابی کمپرسور نیست. با این حال، علائم زیر می‌توانند نیاز به بررسی تخصصی کمپرسور و سیستم را نشان دهند:
کولر سرمای کافی ندارد.
کاهش سرمایش یکی از رایج‌ترین علائم مشکلات سیستم است، اما برای تشخیص کمپرسور باید فشار سیستم، جریان مصرفی، دماها، وضعیت مبرد و سایر قطعات نیز بررسی شوند.
کمپرسور روشن نمی‌شود.
در این شرایط ابتدا باید مواردی مانند برق ورودی، سیم‌کشی، خازن، اورلود و مدار کنترل بررسی شوند. در نتیجه، روشن نشدن کمپرسور به تنهایی برای اعلام سوختگی آن کافی نیست.
کمپرسور صدای غیرعادی دارد.
صدای غیرطبیعی می‌تواند دلایل مختلفی داشته باشد. تشخیص اینکه صدا از خود کمپرسور ایجاد می‌شود یا از لرزش بدنه، لوله ها یا سایر قطعات، به بررسی فنی نیاز دارد.
جریان مصرفی غیرعادی است.
افزایش یا رفتار غیرعادی جریان مصرفی می‌تواند یکی از نشانه های وجود مشکل باشد، اما مقدار جریان باید با مشخصات فنی دستگاه و شرایط واقعی کارکرد مقایسه شود.
کمپرسور بیش از حد داغ می‌شود.
بالا بودن دمای کمپرسور می‌تواند با عواملی مانند فشار کاری بالا، مشکل در گردش هوا، شرایط نامناسب مبرد یا ایرادهای الکتریکی مرتبط باشد. بنابراین این علامت نیز نیازمند بررسی علت اصلی است.
مهمترین دلایل خرابی کمپرسور روتاری
خرابی کمپرسور همیشه نتیجه فرسودگی خود قطعه نیست. گاهی یک مشکل در بخش دیگری از سیستم باعث می‌شود کمپرسور تحت فشار غیرطبیعی کار کند. از دلایل احتمالی می‌توان به موارد زیر اشاره کرد:
- نوسان یا مشکل در برق ورودی
- خرابی خازن
- مشکلات سیم‌کشی یا اتصالات
- کمبود مبرد
- شارژ نادرست مبرد
- گرفتگی یا اختلال در مسیر گردش مبرد
- کثیفی شدید کندانسور و افزایش فشار کاری
- ورود مایع به کمپرسور
- کمبود یا نامناسب بودن روغن
- نصب غیراصولی
- کارکرد طولانی‌مدت در شرایط نامناسب
- فرسودگی و آسیب مکانیکی
به همین دلیل، در تعمیر حرفه ای فقط خود کمپرسور بررسی نمی‌شود؛ علت ایجاد خرابی نیز باید پیدا شود.
چگونه سلامت کمپرسور روتاری را بررسی کنیم؟
تشخیص سلامت کمپرسور یک فرآیند چند مرحله ای است و معمولا نمی‌توان با یک تست ساده درباره آن تصمیم گرفت. تکنسین می‌تواند با توجه به شرایط دستگاه مواردی مانند موارد زیر را بررسی کند:
- ولتاژ ورودی
- جریان مصرفی کمپرسور
- وضعیت خازن
- مقاومت سیم‌پیچ ها
- عایق الکتریکی
- فشارهای سیستم
- دمای لوله های رفت و برگشت
- وضعیت و مقدار مبرد
- عملکرد کندانسور و اواپراتور
- صدای کمپرسور و علائم مکانیکی
برای مثال اگر کمپرسور روشن نمی‌شود، ممکن است مشکل از خازن یا مدار برق باشد. تعویض مستقیم کمپرسور در چنین شرایطی نه تنها هزینه اضافی ایجاد می‌کند، بلکه مشکل اصلی را نیز برطرف نمی‌کند.
تفاوت کمپرسور روتاری و پیستونی چیست؟
مهمترین تفاوت این دو کمپرسور در مکانیزم تراکم مبرد است. در کمپرسور پیستونی، پیستون با حرکت رفت و برگشتی باعث تغییر حجم فضای کاری و فشرده شدن مبرد می‌شود؛ در حالی که کمپرسور روتاری از مکانیزم چرخشی برای انجام فرآیند تراکم استفاده می‌کند.
| ویژگی | روتاری | پیستونی |
| نوع حرکت اصلی | چرخشی | رفت‌وبرگشتی |
| ساختار | فشرده و چرخشی | مبتنی بر پیستون |
| کاربرد | متناسب با طراحی، در بسیاری از کولرهای گازی | کاربردهای متنوع در سیستم های تبرید و تهویه |
| لرزش و صدا | وابسته به طراحی و نصب | تحت تاثیر حرکت رفت و برگشتی |
تفاوت کمپرسور روتاری و اسکرال
کمپرسور اسکرال نیز مانند روتاری برای فشرده سازی مبرد از حرکت دورانی استفاده می‌کند، اما ساختار داخلی آن متفاوت است. در کمپرسور اسکرال، دو حلزون یا اسکرال با هندسه مشخص برای ایجاد فضاهای فشرده شونده و تراکم تدریجی مبرد به کار می‌روند.
تفاوت این دو را می توان در موارد زیر بررسی کرد:
- مکانیزم داخلی
- نحوه فشرده‌سازی مبرد
- ظرفیت‌های کاربردی
- طراحی سیستم
- راندمان
- هزینه قطعه
- شرایط کاری
بنابراین انتخاب بین روتاری و اسکرال باید بر اساس مشخصات واقعی دستگاه و کاربرد آن انجام شود، نه صرفا نام کمپرسور.
آیا کمپرسور روتاری قابل تعمیر است؟
بسته به نوع خرابی، ممکن است مشکل کمپرسور یا یکی از اجزای مرتبط با آن قابل رفع باشد. اما هر مشکلی که باعث روشن نشدن یا عملکرد ضعیف کمپرسور شده باشد، به معنی نیاز قطعی به تعویض آن نیست. برای نمونه خرابی خازن، مشکل برق‌رسانی یا برخی ایرادات مدار کنترل ممکن است اصلا مربوط به خرابی داخلی کمپرسور نباشد. در مقابل اگر کمپرسور دچار آسیب جدی در سیم‌پیچ یا بخش های مکانیکی داخلی شده باشد، بسته به شرایط دستگاه ممکن است تعویض آن مطرح شود.
نکته مهم: قبل از نصب کمپرسور جدید باید علت خرابی کمپرسور قبلی مشخص شود. در غیر این صورت، اگر عامل اصلی همچنان در سیستم وجود داشته باشد، کمپرسور جدید نیز ممکن است دوباره آسیب ببیند.
هزینه تعویض کمپرسور روتاری چقدر است؟
نمی توان برای تعویض کمپرسور روتاری یک قیمت ثابت اعلام کرد زیرا هزینه نهایی به شرایط دستگاه و قطعه مورد استفاده بستگی دارد. عوامل موثر بر هزینه شامل موارد زیر هستند:
- ظرفیت کمپرسور
- مدل و برند کمپرسور
- مدل و ظرفیت کولر گازی
- نوع مبرد
- اجرت تعویض
- مقدار مبرد مورد نیاز
- نیاز به وکیوم سیستم
- روغن و متعلقات مورد نیاز
- وضعیت لوله‌کشی و سایر اجزای سیستم
به همین دلیل، برای اعلام قیمت دقیق، ابتدا باید مدل کولر گازی و مشخصات کمپرسور و همچنین نوع خرابی بررسی شود.
چگونه از کمپرسور روتاری کولر گازی نگهداری کنیم؟
نگهداری صحیح می‌تواند به عملکرد پایدارتر سیستم و جلوگیری از فشار کاری غیرضروری روی کمپرسور کمک کند.
- فیلترهای پنل داخلی را تمیز نگه دارید. گرفتگی فیلتر می‌تواند جریان هوا را کاهش دهد و روی عملکرد سیستم اثر بگذارد.
- کندانسور را به‌صورت اصولی تمیز کنید. وجود گردوغبار و آلودگی روی کندانسور می‌تواند دفع حرارت را دشوارتر کند و شرایط کاری نامناسبی برای سیستم ایجاد کند.
- نشتی مبرد را جدی بگیرید. کمبود مبرد فقط یک مشکل مربوط به سرمایش نیست و می‌تواند شرایط کاری کمپرسور را نیز تحت تأثیر قرار دهد.
- سرویس دوره‌ای را فراموش نکنید. در سرویس اصولی، وضعیت کلی دستگاه، برق، جریان مصرفی، فشار سیستم و عملکرد قطعات بررسی می‌شود.
- نصب اصولی اهمیت زیادی دارد. حتی کمپرسور باکیفیت نیز اگر در سیستمی با نصب نادرست، گردش هوای نامناسب یا شرایط کاری نامتناسب قرار بگیرد، ممکن است دچار مشکل شود.
چه زمانی کمپرسور روتاری باید تعویض شود؟
تصمیم برای تعویض کمپرسور زمانی منطقی است که پس از بررسی تخصصی مشخص شود خود کمپرسور آسیب جدی دیده و تعمیر یا ادامه استفاده از آن امکان پذیر یا از نظر اقتصادی منطقی نیست. مواردی مانند آسیب جدی سیم پیچ، گیرپاژ، آسیب مکانیکی داخلی یا خرابی شدید کمپرسور می‌توانند از دلایل مطرح شدن تعویض باشند. اما پیش از تعویض باید ظرفیت، نوع کمپرسور، نوع مبرد و مشخصات فنی قطعه جدید با سیستم مطابقت داشته باشد.
نکته مهم در تشخیص خرابی
اگر کولر گازی شما سرمای کافی ندارد، صدای غیرعادی ایجاد می‌کند یا کمپرسور روشن نمی‌شود، بهتر است قبل از سفارش کمپرسور جدید، دستگاه به‌طور کامل عیب‌یابی شود. در بسیاری از موارد، ایراد اصلی می‌تواند مربوط به قطعات دیگری باشد و با تعمیر همان بخش، نیازی به تعویض کمپرسور وجود نداشته باشد.
جمع‌بندی
کمپرسور روتاری یکی از انواع مهم کمپرسورهای مورد استفاده در سیستم های تهویه مطبوع است که با مکانیزم چرخشی، مبرد را فشرده و در سیکل تبرید به گردش در می‌آورد. ابعاد نسبتا جمع و جور و قابلیت استفاده در بسیاری از کولرهای گازی از جمله ویژگی هایی است که باعث کاربرد گسترده آن شده است.
با این حال خرابی یا عملکرد ضعیف کولر گازی را نباید بدون عیب‌یابی به کمپرسور نسبت داد. کاهش سرمایش، صدای غیرعادی، روشن نشدن کمپرسور یا افزایش جریان مصرفی می‌تواند دلایل مختلفی داشته باشد. بررسی برق، خازن، مبرد، فشار سیستم، جریان مصرفی و وضعیت سایر قطعات قبل از تصمیم برای تعمیر یا تعویض کمپرسور اهمیت زیادی دارد.
