کولر گازی و اجزای اصلی آن
کولر های گازی نوعی دستگاه تهویه مطبوع هستند که با ایجاد چرخه ای بین حالت گازی و مایع یک مبرد، هوای خنک تولید می کنند. برخی مدل ها علاوه بر سرمایش، امکان گرمایش نیز دارند و می توان از آنها به عنوان یک سیستم دو منظوره استفاده کرد. به طور کلی ساختار اصلی یک کولر گازی از چهار بخش مهم مانند کمپرسور، کندانسور، اواپراتور و شیر انبساط یا لوله مویی تشکیل می شود.
اصول و استانداردهای لازم جهت نصب کولر گازی گری
- محاسبه ظرفیت کولر گازی: تعیین ظرفیت مناسب (BTU) بر اساس متراژ، شرایط آب و هوایی و میزان بار حرارتی فضا برای عملکرد بهینه دستگاه
- نصب اجزا داخلی کولر گازی: نصب صحیح یونیت داخلی روی دیوار با تراز مناسب و رعایت فاصله استاندارد از سقف و اطراف برای گردش هوای بهتر
- لولهکشی در نصب کولر گازی: اجرای اصولی لوله های مسی رفت و برگشت با عایق کاری مناسب جهت جلوگیری از افت راندمان و نشتی
- کابل های ارتباطی بین دو کولر، اصول و استانداردهای آنها: استفاده از کابل با سطح مقطع استاندارد و اتصال صحیح سیم ها طبق نقشه فنی برای جلوگیری از اختلال یا آسیب الکتریکی
- رعایت استانداردهای نصب یونیت بیرونی: نصب کندانسور در محل دارای تهویه مناسب، دور از تابش مستقیم شدید و با پایه مقاوم و تراز
- ایجاد خلا پس از نصب کولر گازی: تخلیه کامل هوا و رطوبت داخل مدار با پمپ وکیوم برای جلوگیری از آسیب به کمپرسور و کاهش راندمان
- تست نشتی پس از نصب کولر گازی: بررسی اتصالات و لوله ها با ابزار مخصوص برای اطمینان از عدم خروج گاز مبرد
- شارژ گاز اضافی برای کولر گازی: افزودن مبرد به میزان استاندارد در صورت نیاز، متناسب با طول لوله کشی و مشخصات دستگاه
- ملاحظات مربوط به برق و استانداردهای آن: تامین برق با فیوز، سیمکشی و ارت استاندارد جهت جلوگیری از نوسان و خطرات احتمالی
- راه اندازی کولر گازی بعد از نصب و تنظیمات لازم: روشن کردن دستگاه، بررسی عملکرد سرمایش یا گرمایش و انجام تنظیمات اولیه برای اطمینان از کارکرد صحیح
طریقه نصب کولر گازی گری
در ادامه به بررسی روش های نصب کولر گازی گری و نکات مهم و پیش نیازهای آن اشاره شده است:
1. توجه به ظرفیت سنجی و شرایط آب و هوایی محیط
نخستین گام در انتخاب و نصب کولر گازی گری، بررسی دقیق فضای مورد نظر و ارزیابی شرایط آن است. در این مرحله عواملی مانند متراژ محیط، نوع کاربری فضا، میزان تابش آفتاب و شرایط اقلیمی منطقه در نظر گرفته می شود تا مناسبترین دستگاه انتخاب گردد. برای برآورد ظرفیت مورد نیاز کولر گازی و تعیین اینکه چه ظرفیتی برای محیط شما مناسب است، بهتر است از نظر یک متخصص با تجربه استفاده کنید. همچنین آشنایی با اصول محاسبه ظرفیت کولر گازی و اهمیت ظرفیت سنجی می تواند در انتخاب صحیح دستگاه کمک زیادی کند. مجموعه گری لند مشاوره رایگان در زمینه انتخاب کولر گازی گری به شما ارائه می نماید.
2.نصب اصولی پنل داخلی کولر گازی گری
برای نصب یونیت داخلی کولر گازی، ابتدا باید محل مناسبی روی دیوار انتخاب شود. بهترین نقطه برای نصب جایی است که جریان هوای خروجی دستگاه بتواند به خوبی در فضای اتاق پخش شود و تمام بخشهای محیط را پوشش دهد.

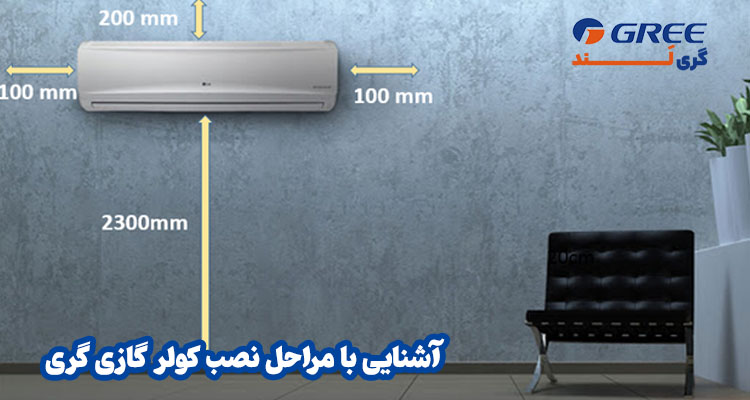

ارتفاع و فاصله مناسب برای نصب پنل داخلی کولر گازی
رعایت فاصله استاندارد از سقف و زمین در نصب پنل داخلی اهمیت زیادی دارد؛ به طور معمول، ارتفاع مناسب برای نصب پنل حدود 2/30 متر از سطح زمین در نظر گرفته می شود و فاصله آن تا سقف نیز باید حدود 20 سانتیمتر باشد. اگر ارتفاع سقف کمتر یا بیشتر از حد معمول باشد، بهتر است در صورت امکان از نوع دیگری از سیستم سرمایشی استفاده شود. همچنین فاصله استاندارد از دیوارهای جانبی معمولا حدود 10 سانتی متر است.
نحوه نصب پنل کولر گازی روی دیوار
برای نصب پایه نگهدارنده، نصاب ابتدا با استفاده از تراز محل دقیق سوراخ ها و پیچ ها را روی دیوار مشخص می کند و سپس پایه فلزی را به دیوار متصل می نماید. تراز بودن پایه و پنل بسیار مهم است زیرا نصب ناصحیح می تواند باعث لرزش دستگاه، نشتی آب از پنل داخلی و حتی آسیب به فن دستگاه شود.
اتصال لوله تخلیه آب (درین) و استفاده از پمپ
کولر گازی در زمان خنک سازی، علاوه بر گرما، رطوبت هوا را نیز جذب می کند. این رطوبت در سینی درین داخل پنل جمع شده و باید از طریق لوله تخلیه به بیرون هدایت شود. به همین دلیل، در هنگام نصب لازم است لوله درین با قطر مناسب (حداقل حدود 1 اینچ) به دستگاه متصل گردد. در شرایطی که فاصله پنل تا محل تخلیه زیاد باشد یا شیب مناسب برای خروج آب وجود نداشته باشد، استفاده از پمپ درین برای انتقال آب توصیه می شود.
3. لوله کشی در نصب اسپلیت گری
اجرای صحیح مسیر لوله های کولر گازی یکی از مراحل مهم نصب دستگاه محسوب می شود و دقت در انجام آن نقش زیادی در عملکرد مناسب سیستم دارد. در این مرحله باید از لوله های مسی با قطر مناسب استفاده شود تا با مشخصات فنی دستگاه هماهنگی داشته باشند. همچنین اندازه لولههای رفت و برگشت باید متناسب با نوع و ظرفیت کولر گازی انتخاب شود و نصاب هنگام انجام این کار تمامی الزامات فنی و استانداردهای لازم را در نظر میگیرد.
کابل کشی ارتباطی کولر گازی گری
به جز کابل برقی اصلی که وظیفه رساندن برق تغذیه به دستگاه را دارد، ارتباط بین پنل داخلی و یونیت بیرونی از طریق کابلهای کنترلی و ارتباطی برقرار میشود. نوع و تعداد رشته های این کابل ها بسته به برند، مدل و ظرفیت کولر گازی می تواند متفاوت باشد. بسته به نوع و ظرفیت دستگاه، سایز کابل معمولا می تواند 2.5 یا 4 و یا بالاتر باشد. در برخی کولر گازی ها یک کابل ارتباطی فاز، یک نول و یک ارت و کابلهای دیگری برای انتقال فرمان کارکرد کمپرسور ، موتور فن کندانسور یا ... متصل می شود. در مدلهای اینورتر نیز کابل های ارتباطی فاز و نول و ارت استفاده می شود.
در کولر گازی های اینورتر به دلیل اینکه هر یونیت یک برد جدا دارد، اتصال کابل ارتباطی از نوع شیلد نیز ضروری است زیرا فرمان این نوع دستگاه به شکل پالس و از طریق کابل شیلد به یونیت دیگر ارسال می شود.
اتصال سیم ارت یا همان سیم زمین، به منظور تخلیه بارهای اضافی برق، الزامی است. زیرا اضافه بارها در صورت عدم تخلیه به دستگاه آسیب می زنند. کابل های برق نیز باید یک تکه باشد و تکه تکه استفاده نشود اما اگر در بخشی لازم است حتما دو تکه کابل به هم متصل شود، باید از ترمینال برق برای اتصال استفاده شده و با چسب برق کابل ها را به هم متصل نگنید.
5. نصب یونیت بیرونی کولر گازی گری
- محل مناسب نصب کندانسور: برای انتخاب نصب یونیت بیرونی کولر گازی یا به اصطلاح همان کندانسور یا کمپرسور، لازم است به صدای دستگاه، تابش آفتاب و استحکام محل نصب باکس کولر گازی توجه شود. پس از تعیین محل مناسب، برای قرار دادن پایه و دستگاه لازم است استاندارهای فاصله کولر گازی از طرفین رعایت شود.
- رعایت استاندارد فاصله های موتور کولر گازی از طرفین: یونیت بیرونی کولر گازی گری باید از پشت 30 سانتیمتر از جلو یعنی قسمتی که فن دستگاه قرار دارد 70 سانتیمتر، از طرفین هم آن سمت که شیر سرویس های نصب لولهها قرار دارد، 60 سانتیمتر و طرف دیگر 30 سانتی متر فضای آزاد در نظر گرفته شود.
- نصب پایه برای یونیت خارجی کولر گازی گری: در صورتی که موتور بر روی زمین قرار می گیرد، استفاده از پایه زمینی و در صورت قرارگیری بر روی دیوار استفاده از پایه دیواری در دستور کار نصب کولر گازی است.
- نصب لرزه گیر و ترازبندی صحیح: بر روی پایه یونیت بیرونی کولر گازی و زیر دستگاه لازم است لرزهگیر قرار گیرد تا بر اثر کارکرد موتور و فن دستگاه، لرزش و صدا ایجاد نشود.
- نصب چپقی برای یونیت بیرونی در صورت نیاز: کولر گازی در حالت گرمایش عملکرد دیفراست را به منظور یخ زدایی یونیت بیرونی انجام می دهد و میزانی آب به همین علت از دستگاه تخلیه می شود. در صورتی که دستگاه بر روی دیوار و یا محلی نصب می شود که نشتی آب باعث ایجاد دردسر خواهد شد، لازم است چپقی یا لوله درین مخصوص کولر گازی به دستگاه وصل شود.
6. تست نشتی لوله ها، وکیوم و شارژ گاز اضافی
کارشناس نصب کولر گازی گری برای اطمینان از عدم وجود نشتی در لوله ها، تست نشتی لوله ها را انجام می دهد. به این شکل که با گاز ازت لوله ها را پر کرده و سپس تغییر فشار لوله ها را طی مدت زمانی معین می سنجند.
وکیوم و ایجاد خلا در لوله ها
لوله های سیستم کولر گازی باید کاملا خشک و خالی از هوا باشند، زیرا وجود حتی مقدار کمی رطوبت یا اکسیژن میتواند با مبرد واکنش داده و پس از مدتی فشار و کیفیت گاز را از حالت استاندارد خارج کند. این آلودگی ها علاوه بر کاهش راندمان، ممکن است موجب غلیظ شدن مبرد و ایجاد انسداد در مسیر گردش آن شوند. معمولا بین 20 تا 45 دقیقه بسته به مدل دستگاه عملیات تخلیه و ایجاد خلا کامل در لوله ها انجام می شود.
شارژ گاز اضافی کولر گازی
در صورتی که بیشتر از میزان حداقل متراژ لولهکشی، لوله بین دو یونیت قرار گیرد، لازم است به ازای هر متر میزانی گاز به دستگاه اضافه شود؛ در صورت عدم انجام این مورد دستگاه دچار کمبود گاز خواهد شد و سرمای مناسبی تولید نمی شود.
7. برق تغذیه کولر گازی گری
برق تغذیهی کولر گازی گری، برق ورودی دستگاه است و استانداردهایی دارد که لازم است حتما رعایت شود. برای مثال سایز کابل برقکاری معمولا با توجه به ظرفیت کولر گازی، سایز 2.5 برای ظرفیت های پایینتر و سایز 4 یا 6 برای ظرفیتهای بالاتر انتخاب و استفاده می شود. برای تعداد رشته کابل، برای دستگاه های تک فاز، سه رشته فاز و نول و ارت است.
فیوز وسیله ای حفاظتی است که در صورت عبور جریان بیش از حد مجاز، با قطع مدار از آسیب دیدن تجهیزات جلوگیری می کند. در کولرهای گازی معمولا از فیوزهای مینیاتوری با آمپر ۱۵، ۲۵ یا ۳۰ برای حفظ ایمنی و جلوگیری از آسیب به دستگاه استفاده می شود.
محل ترمینال برق ورودی در کولرهای گازی اینورتر یا دستگاه هایی با ظرفیت بالا معمولا بالای 30000 Btu/h ، در یونیت بیرونی و دستگاه های غیر اینورتر زیر 30000 Btu/h در پنل قرار دارد. بنابراین فیوز مینیاتوری نزدیک به همان یونیت متصل خواهد شد.
اگر متراژ کابل از کنتور تا دستگاه بیشتر از 20 متر است، لازم است کابل با یک سایز یزرگتر از حد استاندارد استفاده شود؛ اما اگر متراژ زیر 20 متر است، کابل با همان سایز استاندارد مورد تایید است.
8. راه اندازی کولر گازی گری
پس از نصب کامل یونیت داخلی و خارجی و اتصال لوله ها و کابل ها، ابتدا باید فشار گاز کولر گازی با استفاده از گیج مخصوص اندازهگیری شود تا از قرار داشتن مقدار فشار در محدوده استاندارد اطمینان حاصل گردد؛ پس از این مرحله، نصاب برای بررسی عملکرد صحیح دستگاه، عملیات Test Run یا آزمایش اولیه را فعال می کند. با فعال شدن این حالت، کولر به مدت ۱۸ دقیقه در وضعیت سرمایش و با حداکثر سرعت فن کار می کند، بدون آنکه به دمای محیط توجه کند. در صورتی که در این حین از کنترل فرمانی ارسال شود، دستگاه از حالت Test Run خارج شده و به فرمان جدید پاسخ می دهد.
نصاب کولر گازی گری
اگر نصب کولر گازی بر اساس اصول فنی و استانداردهای لازم انجام شود، بسیاری از مشکلات و خرابی هایی که ممکن است در آینده برای دستگاه به وجود بیاید تا حد زیادی کاهش پیدا میکند. به همین دلیل رعایت دقیق مراحل نصب توسط تکنسین متخصص اهمیت زیادی دارد. برای نصب کولر گازی گری، خرید کولر گازی گری، استعلام قیمت کولر گازی گری و سایر خدمات با مجموعه گری لند تماس حاصل نمایید.
