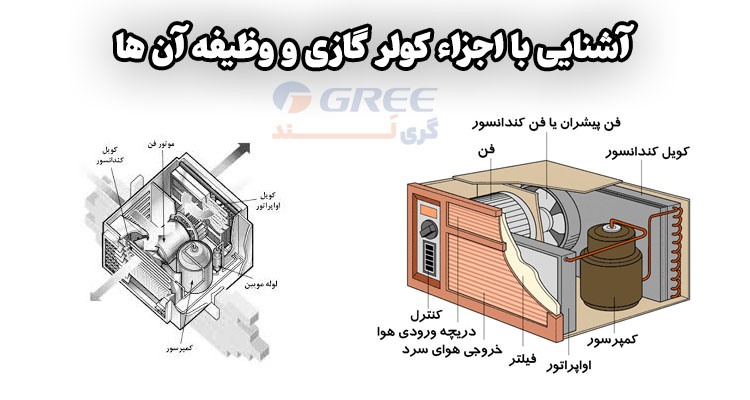

آشنایی با اجزاء کولر گازی و وظیفه آن ها

معرفی اجزای کولر گازی به صورت کامل

در ادامه به طور کامل با اجزای مختلف کولر گازی گری آشنا می شوید. هر قطعه نقش مهمی در عملکرد دستگاه دارد که با شناخت آنها می توانیم بهتر عملکرد کولر گازی را درک کنیم و در نگهداری آن دقت بیشتری داشته باشیم. در ادامه هر بخش از کولر گازی را معرفی کرده و عملکرد آن را توضیح خواهیم داد.

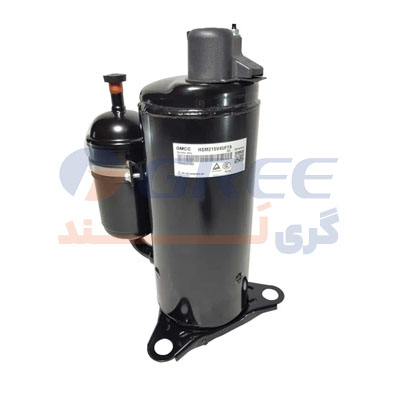

کمپرسور

کمپرسور، قلب و موتور اصلی کولر گازی بوده که وظیفه فشرده کردن گاز مبرد را بر عهده دارد. با فشرده شدن گاز، فشار و دمای آن افزایش پیدا می کند و سپس این گاز با فشار به سمت اواپراتور هدایت می شود تا روند خنک‌ سازی محیط آغاز شود. عملکرد صحیح کمپرسور برای کولر گازی حیاتی است چرا که اگر گاز مبرد به درستی فشرده و منتقل نشود، سایر اجزای سیستم نیز نمی توانند وظایف خود را به خوبی انجام دهند و کل فرآیند سرمایش دچار اختلال می شود. بنابراین، کمپرسور نقش اساسی در کارآمدی و سرمایش مناسب کولر گازی ایفا می کند.

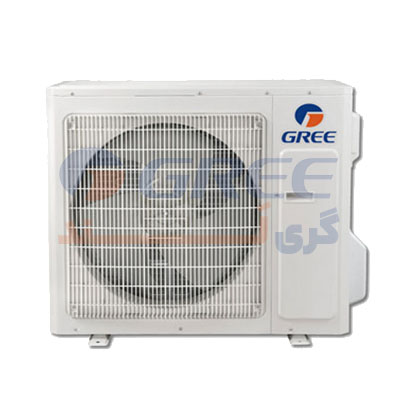

کندانسور

کندانسور یک مبدل حرارتی مهم در کولر گازی است که وظیفه انتقال گرمای گاز فشرده شده توسط کمپرسور به محیط بیرون را بر عهده دارد. با عبور گاز از کندانسور، گرمای آن گرفته می شود و گاز مبرد خنک شده و به حالت مایع در می آید. این مایع سپس وارد شیر انبساط می شود تا روند سرمایش کولر گازی ادامه پیدا کند. کندانسور معمولا به شکل یک بخش بزرگ و قابل مشاهده در کولر گازی است که با عبور هوا از روی آن، گرما را به بیرون منتقل می کند. درون کندانسور، لوله های مسی تعبیه شده که گرمای مبرد را جذب کرده و باعث تبدیل آن به مایع می شوند.

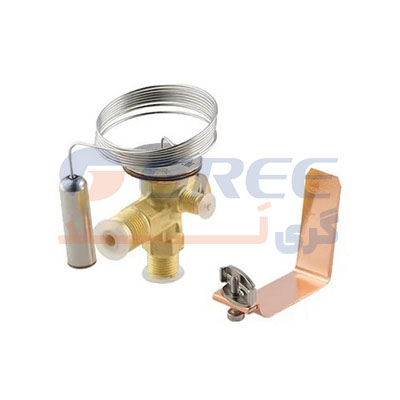

شیر انبساط

شیر انبساط یکی از قطعات کلیدی کولر گازی است که وظیفه کنترل جریان گاز مبرد و کاهش فشار آن را بر عهده دارد. گاز مبرد پس از خنک شدن در کندانسور، وارد شیر انبساط می شود و با کاهش فشار، دمای آن نیز کاهش پیدا می کند. این قطعه آماده‌سازی مبرد برای ورود به اواپراتور و شروع فرآیند سرمایش محیط را انجام می دهد. به عبارتی دیگر شیر انبساط مانند دریچه ای است که میزان عبور مبرد را تنظیم می کند تا سیستم کولر گازی بتواند به طور بهینه کار کند. عملکرد صحیح شیر انبساط برای تولید سرمایش مناسب و جلوگیری از فشار زیاد در سایر اجزای کولر اهمیت بسیار زیادی دارد.

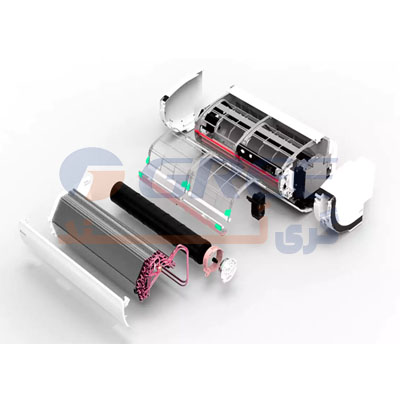

اواپراتور

اواپراتور یکی دیگر از مبدل های حرارتی مهم کولر گازی است که گرمای محیط اتاق را جذب می کند و آن را به گاز خنک شده مبرد منتقل می کند. با جذب این گرما، دمای مبرد افزایش یافته و دوباره به حالت گاز در می آید، در حالی که فضای اتاق خنک می شود. این چرخه جذب گرمای محیط و پخش هوای سرد، به طور مداوم تکرار می شود تا دمای اتاق به سطح مطلوب برسد.

اواپراتور شامل لوله های مسی مارپیچ و صفحات آلومینیومی مشبک بوده که گاز مبرد داخل لوله‌ های مارپیچ جریان پیدا کرده و با جذب گرمای محیط، فضا خنک می شود. هوای سرد تولید شده نیز از طریق دریچه‌ های اواپراتور وارد محیط خانه می شود. عملکرد صحیح اواپراتور برای سیستم کولر گازی مهم است زیرا اگر مبرد از کمپرسور به درستی وارد اواپراتور نشود، سایر اجزای کولر نیز نمی توانند عملکرد مناسب خود را داشته باشند.

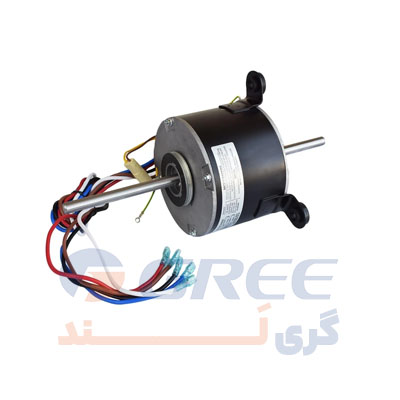

فن کولر گازی

فن کولر گازی وظیفه جابجایی هوا را بر عهده داشته و به دو بخش اصلی تقسیم می شود فن کندانسور و فن اواپراتور؛ فن کندانسور هوای محیط بیرون را از روی کویل های کندانسور عبور می دهد تا گرمای گاز مبرد به بیرون منتقل شود، در حالی که فن اواپراتور هوای خنک تولید شده توسط اواپراتور را به داخل فضای خانه هدایت می کند. عملکرد صحیح فن برای سرمایش کولر گازی بسیار مهم است. اگر فن ها درست عمل نکنند، انتقال گرما به کندانسور یا توزیع هوای خنک در محیط مختل می شود و در نتیجه، کارکرد کل سیستم کولر دچار مشکل خواهد شد.

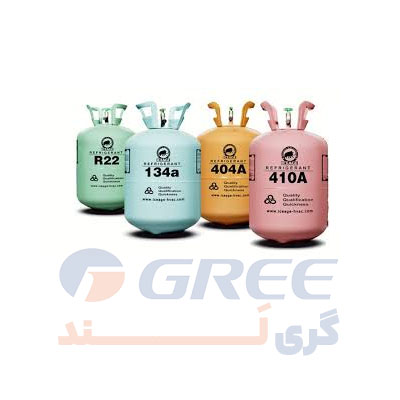

گاز مبرد

گاز مبرد یکی از اجزای کلیدی سیستم کولر گازی است که وظیفه خنک کردن هوا را بر عهده دارد. این ماده با تغییر فشار و دما بین حالت گاز و مایع حرکت می کند و به تولید هوای سرد در خانه کمک می کند. اگر تجربه استفاده از کولر گازی را داشته باشید، می دانید که وقتی گاز مبرد کم یا تخلیه شود، کولر دیگر نمی تواند هوا را خنک کند. اهمیت گاز مبرد در عملکرد کولر گازی باعث می شود در صورت کاهش کارایی یا مشکل در سرمایش، اقدام به شارژ گاز کولر گازی ضروری باشد تا دستگاه دوباره به حالت بهینه برگردد. در کولرهای گازی مدرن، بیشتر از گاز مبرد R410A استفاده می شود، این گاز نه تنها کارایی بالایی داشته بلکه با محیط زیست نیز سازگارتر است و آلودگی کمتری ایجاد می کند.

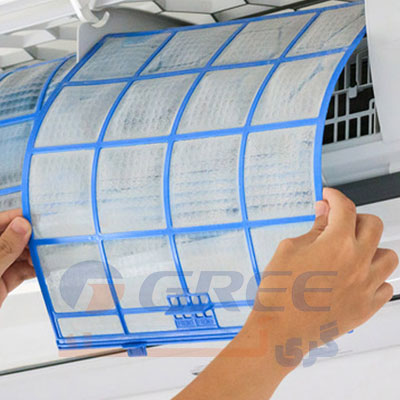

فیلتر هوا

فیلتر هوا نقش محافظ و تصفیه کننده هوا را دارد. این قطعه قبل از رسیدن هوا به اواپراتور، ذرات گرد و غبار، پرز، باکتری ها و آلاینده های موجود در هوا را جذب می کند و از ورود آنها به داخل سیستم و فضای خانه جلوگیری می کند.

وجود فیلتر هوا باعث افزایش کارایی کولر گازی می شود، زیرا تجمع گرد و غبار روی اواپراتور می تواند جریان هوا و روند سرمایش را کاهش دهد. فیلتر تمیز، هوای سالم و تازه ای را وارد محیط خانه می کند و کیفیت هوای داخل منزل را بهبود می بخشد. برای عملکرد بهینه کولر، توصیه می شود فیلتر هوا به‌ صورت دوره ای بررسی و تمیز یا تعویض شود. این کار نه تنها طول عمر کولر را افزایش می دهد، بلکه مصرف انرژی را نیز کاهش می دهد و سرمایش یکنواخت‌ تری را فراهم می کند.

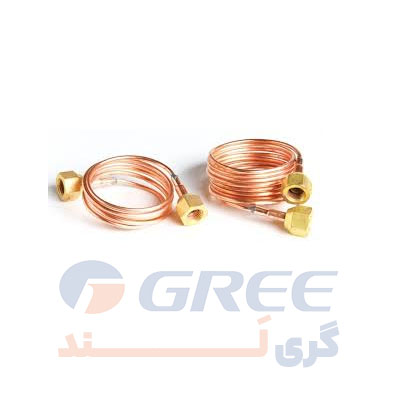

لوله مویی

لوله مویی کولر گازی، پل ارتباطی بین کمپرسور و اواپراتور کولر گازی بوده و فشار گاز مبرد را کاهش می دهد و آن را به سمت اواپراتور هدایت می کند تا روند خنک سازی هوا به درستی انجام شود. در صورتی که لوله مویی کولر گازی سوراخ شود یا مشکلی برای آن پیش بیاید، گاز مبرد به بیرون نشت می کند و این موضوع باعث اختلال در عملکرد کولر گازی می شود.

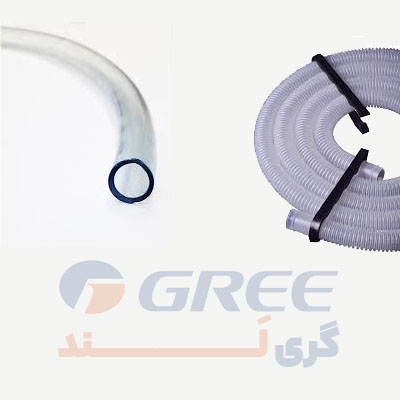

لوله تخلیه

زیر کندانسور کولر گازی، لوله ای تعبیه شده است که به آن لوله تخلیه آب گفته می شود و وظیفه انتقال آب جمع شده به بیرون را بر عهده دارد. در هنگام کار کولر، پروسه تبدیل گاز به مایع و بالعکس به طور مداوم انجام می شود و همین باعث می شود مقداری آب در سینی زیر کندانسور جمع شود. لوله تخلیه این آب را به بیرون هدایت کرده تا از تجمع رطوبت و مشکلاتی مانند زنگ زدگی یا آسیب به بدنه و اجزای کولر جلوگیری شود. گرفتگی لوله تخلیه یکی از رایج ترین دلایل روشن نشدن کولر گازی یا اختلال در عملکرد آن است. وقتی این لوله مسدود شود، آب داخل کولر جمع شده و می تواند باعث آسیب به قطعات داخلی یا کاهش کارایی سیستم شود.

بررسی قطعات الکتریکی کولر گازی

کولر گازی مانند بسیاری از وسایل سرمایشی دیگر از دو بخش اصلی تشکیل شده بخش مکانیکی و بخش الکتریکی. بخش مکانیکی شامل قطعاتی مانند کمپرسور، کندانسور، لوله مویی، پروانه اواپراتور، فیلتر هوا و سینی زیر کندانسور است که وظیفه تولید و انتقال سرما را بر عهده دارند.

بخش الکتریکی کولر گازی نیز در عملکرد دستگاه بسیار موثر است. روشن و خاموش شدن کولر، تنظیم دما، تغییر حالت سرمایش و سایر عملکردها توسط قطعات الکترونیکی انجام می شود. از جمله این اجزا می توان به موارد زیر اشاره کرد:

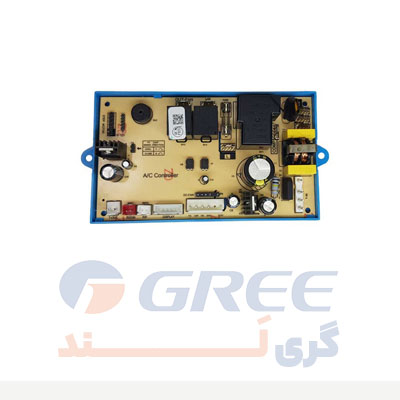

برد الکترونیکی

برد الکترونیکی یا کنترل برد، مغز کولر گازی بوده و تمامی عملکردهای دستگاه تحت کنترل آن انجام می شود. این قطعه هوشمند، فرمان‌های کاربر را دریافت کرده و بخش‌ های مختلف کولر را هماهنگ می کند تا سرمایش یا گرمایش به صورت بهینه انجام شود. عملکرد برد شامل روشن و خاموش کردن کمپرسور، کنترل فن اواپراتور و کندانسور، مدیریت میزان جریان گاز مبرد، تنظیم دمای محیط و پاسخ به دستورات ترموستات و ریموت کنترل است. به بیان ساده، بدون برد الکترونیکی، کولر گازی نمی تواند به شکل خودکار و هوشمند کار کند و عملکرد دستگاه مختل می‌شود.

برد کولر گازی معمولا شامل مدارهای الکترونیکی، سنسورها و رله ها است که به صورت هماهنگ عمل می‌کنند. خرابی برد می تواند باعث عدم روشن شدن کولر، روشن و خاموش شدن ناگهانی یا عملکرد ناقص کمپرسور و فن ها شود. به همین دلیل نگهداری و بررسی دوره ای برد الکترونیکی برای حفظ کارایی کولر بسیار مهم است.

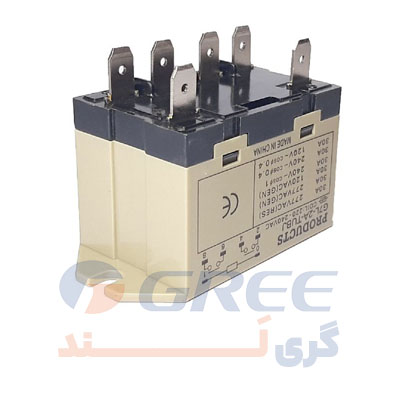

رله اضافه بار

رله اضافه بار یا Overload یکی از قطعات ایمنی مهم کولر گازی است که از کمپرسور در برابر خطرات ناشی از جریان زیاد برق یا داغ شدن بیش از حد محافظت می کند. این قطعه یک نگهبان برای موتور کمپرسور محسوب می‌شود که وقتی دما یا جریان برق از حد مجاز فراتر می رود، این قسمت جریان برق به کمپرسور قطع می کند تا از آسیب دیدن آن جلوگیری شود. عملکرد صحیح رله اضافه بار اهمیت بالایی دارد، زیرا اگر این قطعه خراب شود، کمپرسور ممکن است دچار سوختگی شود یا به طور ناگهانی کار کند و باعث کاهش طول عمر کولر شود.

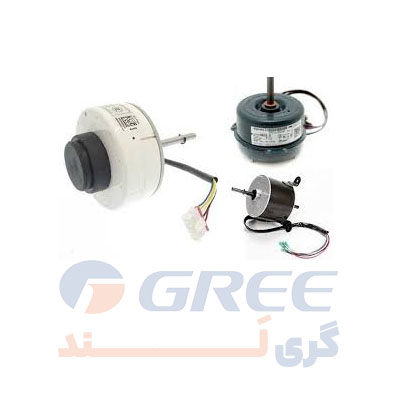

موتور فن

موتور فن کولر گازی، نیروی محرکه پروانه های فن را تامین می کند و نقش مهمی در جریان هوا و عملکرد صحیح سیستم سرمایش دارد. این موتور بسته به محل قرارگیری فن، می تواند هوای خنک تولید شده توسط اواپراتور را به داخل محیط هدایت کند یا هوای گرم گاز مبرد را از روی کویل های کندانسور به بیرون منتقل کند.

عملکرد موتور فن برای سرمایش یکنواخت محیط و جلوگیری از داغ شدن کمپرسور مهم است. اگر موتور فن به درستی کار نکند، جریان هوا کاهش می یابد، سرمایش ضعیف می شود و فشار کاری سیستم بالا می رود که ممکن است باعث آسیب به سایر قطعات شود. نگهداری مناسب، تمیز کردن پروانه ها و بررسی دوره ای موتور، باعث افزایش طول عمر کولر و بهبود عملکرد سیستم می شود.

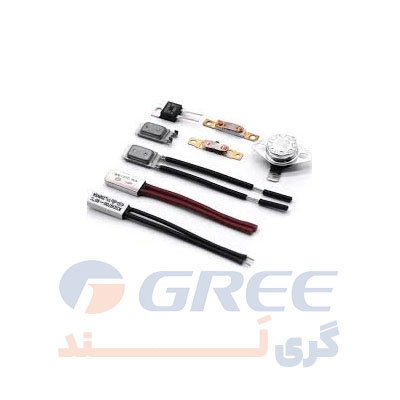

فیوز حرارتی

فیوز حرارتی وظیفه محافظت از کمپرسور و سایر قطعات در برابر افزایش بیش از حد دما را داشته و حساس به حرارت عمل می کند و در صورتی که دمای موتور یا جریان الکتریکی از حد مجاز فراتر رود، جریان برق به بخش‌ های آسیب‌ پذیر را قطع می کند تا از سوختن یا آسیب دیدن کمپرسور جلوگیری شود.

فیوز حرارتی به صورت سری با کمپرسور یا موتور فن نصب می شود و پس از خنک شدن دستگاه، عملکرد آن به حالت عادی باز می گردد. خرابی یا آسیب فیوز حرارتی می تواند باعث روشن نشدن کولر یا کارکرد غیرطبیعی کمپرسور شود، بنابراین بررسی دوره ای آن در صورت نیاز اهمیت زیادی دارد.

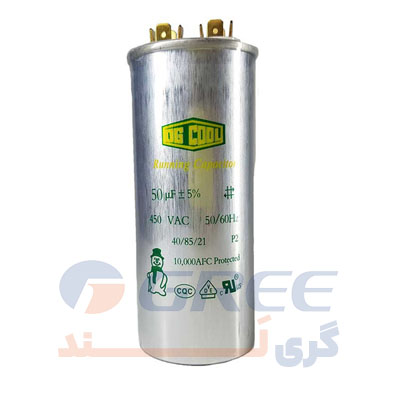

خازن

خازن به راه اندازی کمپرسور و موتور فن کمک می کند و باعث می شود دستگاه با قدرت و کارایی مناسب عمل کند. این قطعه انرژی لازم برای ایجاد میدان مغناطیسی در موتور را فراهم کرده تا پروانه ها و کمپرسور بتوانند به سرعت و بدون اختلال کار کنند. وجود خازن سالم برای عملکرد صحیح کولر بسیار مهم است. اگر خازن خراب شود یا ظرفیت آن کاهش یابد، کمپرسور و موتور فن به درستی راه اندازی نمی شوند، که ممکن است باعث روشن نشدن کولر، کارکرد ناپایدار یا صدای غیر عادی دستگاه شود.

خازن‌ ها دو نوع دارند خازن راه‌انداز (Start) که به شروع به کار کمپرسور کمک می کند و خازن دائم (Run) که در طول عملکرد موتور، جریان را تثبیت می کند.

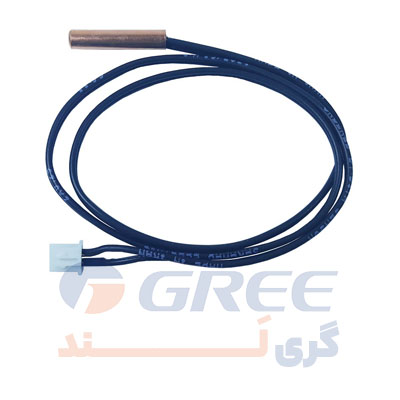

سنسور دمایی

سنسور دمای کولر گازی وظیفه اندازه گیری دقیق دمای محیط یا قطعات داخلی کولر را بر عهده دارد. این سنسور اطلاعات خود را به برد الکترونیکی ارسال می کند تا دستگاه بتواند به‌ صورت خودکار کمپرسور و فن‌ ها را روشن یا خاموش کند و دمای محیط را در سطح مطلوب نگه دارد. وجود سنسور دما باعث کارکرد بهینه کولر و صرفه جویی در مصرف انرژی می شود، زیرا سیستم تنها زمانی کار می کند که نیاز واقعی به سرمایش یا گرمایش وجود داشته باشد. در صورت خرابی سنسور، کولر ممکن است به‌ طور مداوم کار کند، یا نتواند دمای محیط را به درستی تنظیم کند که این مسئله باعث کاهش کارایی و افزایش مصرف برق می‌شود.

با شناخت این اجزا می توان از استفاده نادرست، خرابی های زودهنگام و هزینه های اضافی تعمیر جلوگیری کرد و عمر مفید دستگاه را افزایش داد. در نهایت، نگهداری اصولی و سرویس دوره ای کولر گازی، در کنار آگاهی از ساختار و عملکرد آن، بهترین راه برای بهره‌مندی از هوای خنک و مطبوع در روزهای گرم سال خواهد بود.

---

---
